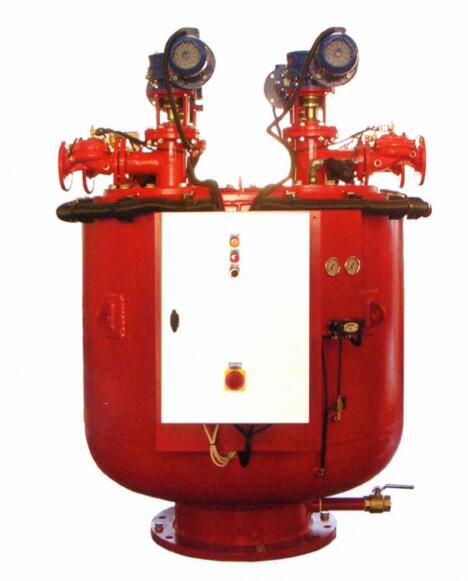

CTF-A400
CTF-A系列
最高流量达7200m3/h,32000美制加仑/分钟。
过滤精度从3500微米-100微米。
过滤面积从6000cm2-60000 cm2,930-9300 in2。
“CTF-A”系列为一种适用于恶劣环境的全自动自清洗型过滤器，对于不同的使用要求可配备3500微米-100微米的滤网，8”-36”的口径。过滤器的自清洗过程由一个时刻监测过滤器进出口压差的压差开关来启动，通常情况下压差开关的预设值是0.5bar (7psi)
清洗过程：
当过滤器进出口的压差达到预设值时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器上端盖上的排污阀；马达带动本体滤网内的两把不锈钢刷转动，被滤网所捕捉的杂质因此被钢刷刷下并从排污阀排出。整个清洗过程耗时约15-60秒，清洗时系统不断流，过滤器的整个运行过程由随机配备的一个控制箱来控制。
清洗步骤：
1.当压差开关侦测到滤网内外的压差达到预设值（0.5bar）时。
2.排污阀打开与大气相通。
3.马达驱动滤网内的钢刷转动。
4.排污阀关闭。
在整个过滤器的自清洗过程中，系统不断流，压差开关同时也在持续地监测滤网内外的压差。
|
综合参数: |
||
|
最高流量 |
4000m3/h;17600美制加仑/分钟 |
详情请与厂家联系 |
|
最低工作压力 |
2bar; 30psi |
配备特殊的排污阀可使用于1bar; 15psi |
|
最高工作压力 |
10bar; 150psi |
特制可达25bar |
|
过滤面积 |
钻孔/楔形滤网: |
|
|
进/出口直径 |
400, 450, 500, 600mm |
|
|
最高工作温度 |
70°C; 160°F |
|
|
净重 |
2250kg |
|
| 清洗参数: | |
|
排污阀 |
80mm, 3"x4 |
|
清洗时间 |
15x4秒 |
|
每次清洗耗水量 |
1200lit; 240USgal |
|
清洗最小流量 |
70m3/h; 300美制加仑/分钟 |
|
控制和配电: |
||
|
控制电压 |
24V 交流 |
根据需要可选用24伏直流 |
|
马达功率 |
4X1马力 |
|
|
额定操作电压 |
3相,380V 50 Hz; 220/440V 60 Hz |
可根据要求，使用于其它电源规格 |
|
过滤器筒体和盖子: |
||
|
过滤器本体 |
碳钢 37-2，环氧树脂涂布 |
根据要求可用不锈钢316 |
|
端盖 |
碳钢 37-2，环氧树脂涂布 |
|
|
滤网 |
钻孔滤网：不锈钢316L 楔形滤网：不锈钢316L |
|
|
清洗机构（内部） |
不锈钢316L, PVC，Delarin? |
Delarin是一种乙缩醛类产品 |
|
排污阀 |
铸铁，环氧树脂涂布，天然橡胶 |
|
|
密封圈 |
合成橡胶，聚四氟乙烯 |
|
|
* Amiad 可提供一系列特殊材质与涂层的特种机型供特殊用户选择，详情请与制造商联系。 |
||
|
标准过滤等级: |
|
3500, 2500, 800, 500, 300, 200,100 micron |
|
|

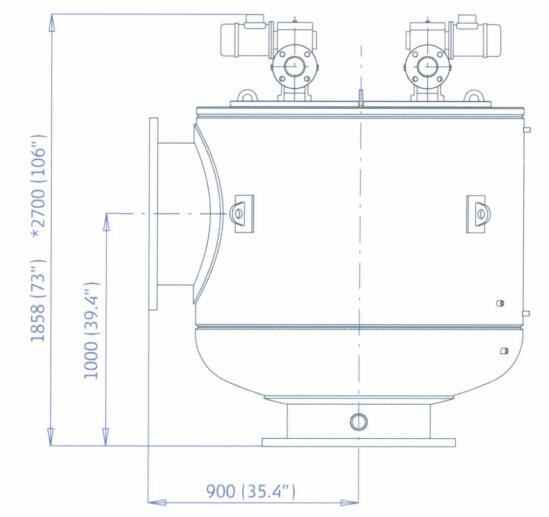

安装示意图

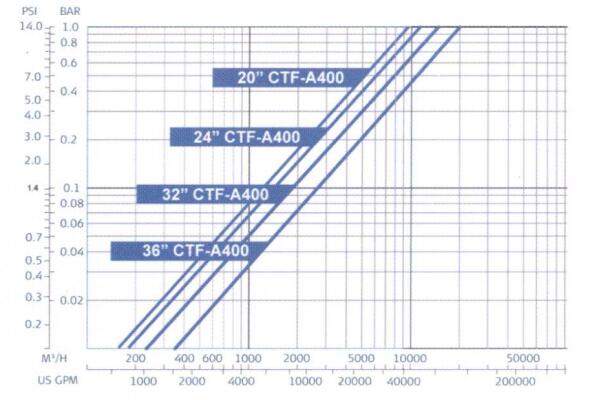

压损表
