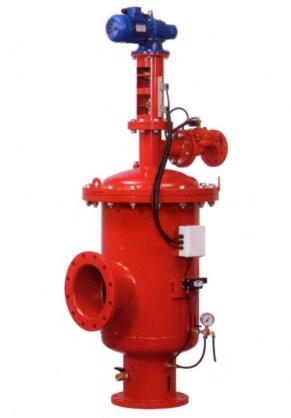

CTF-E100
CTF-E系列
最高流量达7200m3/h,32000美制加仑/分钟。
过滤精度从800微米-10微米。
过滤面积从10000cm2-60000 cm2,1550-9300 in2
CTF-E系列为全自动自清洗型过滤器，通过一台电力马达驱动清洗机构，对于不同的使用场合可配备500微米-10微米的滤网，8”-36”的口径。
过滤过程：
脏水从过滤器进口进入，然后从里向外通过细滤网，此时比网孔粗的杂质被拦截下来并积累在滤网的内表面形成滤饼,这些滤饼同时能够捕捉水中的一些更细小的杂质。
污水在排污时通过另一个法兰排污口排出，压差开关持续地检测滤网内外的压差，当达到预设值时将传递一个开关信号到控制箱启动一次清洗循环。
自清洗过程：
过滤器的清洗机构是一个不锈钢316L材质的作螺旋式上下运动的吸吮扫描器，它是空心结构，在它的轴线上按一定距离垂直均匀分布着若干个吸吮口，吸吮扫描器内部与一个3”排污阀相通，在排污阀打开时，过滤器内部水压与外部大气之间形成的压差使每个吸嘴产生强劲吸力，在每个吸吮口，水流从滤网外向内反向高速流出将杂质冲下来进入扫描器并通过排污阀排出，吸吮口处的高速反向水流足以将滤网上的顽固杂质吸走。吸吮扫描器由一个连有丝杆装置的双向电力马达驱动，按照固定的转速作螺旋式的运动，这样多个吸嘴就能吸遍整个滤网内表面，这个过程大约需要35-144秒钟。
在整个反清洗过程中，系统不断流。
过滤器的整个运行与控制由控制箱内的一台程序控制器（PLC）来完成。
|
综合参数: |
||
|
最高流量 |
1000m3/h; 4400美制加仑/分钟 |
详情请与厂家联系 |
|
最低工作压力 |
2bar; 30psi |
工作压力过低可在排污口处设增压泵设备 |
|
最高工作压力 |
10bar; 150psi |
特制可达25bar |
|
过滤面积 |
编织型滤网: |
|
|
进/出口直径 |
200, 250, 300, 350, 400mm |
可特制16"机型 |
|
最高工作温度 |
80°C; 176°F |
|
|
净重 |
200mm=310kg, 680lb |
|
| 清洗参数: | ||
|
排污阀 |
80mm; 3" |
|
|
清洗时间 |
35-40 秒 |
|
|
每次清洗耗水量 |
500lit; 132USgal |
at 2bar; 30psi |
|
清洗最小流量 |
50m3/h; 220美制加仑/分钟 |
at 2bar; 30psi |
|
控制和配电: |
||
|
控制电压 |
24V 交流 |
根据需要可选用10伏或24伏直流) |
|
马达功率 |
1/2HP |
|
|
额定操作电压 |
3相, 110/220/380/440 V ; 50/60Hz |
单相110/220V，50/60Hz； 12V或24V(根据需要)可供选择 |
|
电流 |
1.5安. |
|
|
过滤器筒体和盖子: |
||
|
过滤器本体 |
碳钢 37-2，环氧树脂涂布 |
根据要求可用不锈钢316 |
|
端盖 |
碳钢 37-2，环氧树脂涂布 |
|
|
滤网 |
编织钢丝，不锈钢316L |
|
|
清洗机构（内部） |
不锈钢316L, POM |
|
|
排污阀 |
铸铁，环氧树脂涂布，天然橡胶 |
|
|
密封圈 |
合成橡胶，聚四氟乙烯 |
|
|
* Amiad 可提供一系列特殊材质与涂层的特种机型供特殊用户的需求，详情请与制造商联系。 |
||
|
标准过滤等级: |
|
编织型滤网: 500, 300, 200, 130, 100, 80, 50, 25, 10 micron |

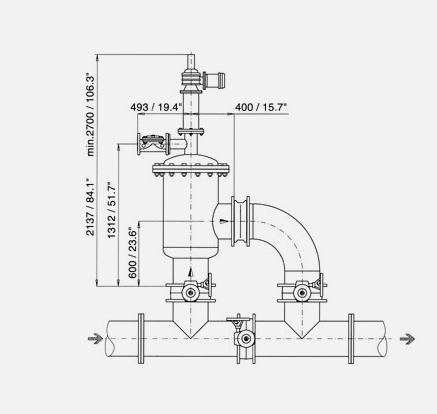

安装示意图

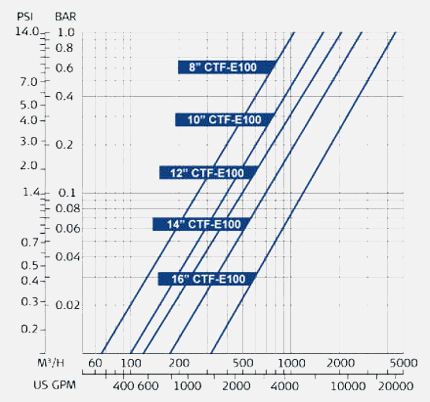

压损表
