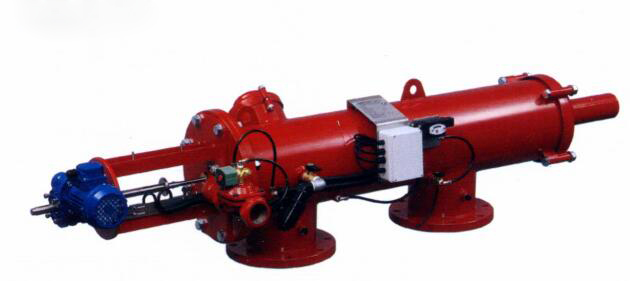

CTF-S45
CTF-S系列
最高流量达400m3/h,1760美制加仑/分钟。
过滤精度从500微米-10微米。
过滤面积从1500cm2-6000 cm2,233-930 in2
CTF-S系列为全自动自清洗型过滤器，通过一台电力马达驱动清洗机构，对于不同的使用场合可配备500微米-10微米的滤网。
过滤过程：
水从过滤器进口进入并从外向里穿过粗滤网，然后从细滤网的里面向外流出，此过程杂质被细滤网拦截下来并形成一定的水头损失，粗滤网是被设计用来保护清洗机构的，避免受到大颗粒杂质的损害，它不起过滤作用。
自清洗过程：
当滤网内外的压差达到预设值或定时清洗开关达到设定时间时系统开始自清洗过程。
整个清洗过程由一个吸吮扫描器来完成，它进行一个螺旋式的扫描运动将滤网内表面的杂质吸下并通过一个排污阀排出，扫描器由一台双向转动的电力马达通过一个丝杆来驱动。
排污阀的开启由一个两位三通的电磁阀来控制，整个排污过程大约持续35秒钟，此过程系统不断流。
|
综合参数:
|
|
最高流量
|
250m3/h; 1100美制加仑/分钟
|
详情请与厂家联系
不同的水质&精度，相应的流量有差异
|
|
最低工作压力
|
2bar; 30psi
|
工作压力过低可在排污口处设增压泵设备
|
|
最高工作压力
|
10bar; 150psi
|
据用户要求可特制高压型，详情请与厂家联系
|
|
过滤面积
|
编织型滤网:
4500cm2; 699in2
|
|
|
进/出口直径
|
100, 150，200mm; 4",6", 8"
|
|
|
最高工作温度
|
50°C; 122°F
|
|
|
净重
|
100mm=150kg, 331lb
150mm=156kg, 344lb
200mm=165kg, 364lb
|
|
|
|
|
|
清洗参数:
|
|
排污阀
|
50mm; 2"
|
|
|
清洗时间
|
20 秒
|
|
|
每次清洗耗水量
|
83lit; 22USgal
|
|
|
清洗最小流量
|
15m3/h; 66美制加仑/分钟
|
at 2bar; 30psi
|
|
|
|
|
控制和配电:
|
|
控制电压
|
24V 交流
|
根据需要可选用10伏或24伏直流)
|
|
马达功率
|
1/4马力, 50/60Hz
|
|
|
额定操作电压
|
3相, 110/220/380/440 V
|
12V或24V(根据需要)
|
|
电流
|
0.6安.
|
|
|
|
|
|
过滤器筒体和盖子:
|
|
过滤器本体
|
碳钢 37-2，环氧树脂涂布
|
根据要求可用不锈钢316
|
|
端盖
|
SMC 聚酯
|
|
|
滤网
|
编织不锈钢316L钢丝，不锈钢316L
|
|
|
清洗机构（内部）
|
不锈钢316L, POM
|
|
|
排污阀
|
铸铁，环氧树脂涂布，天然橡胶
|
|
|
密封圈
|
合成橡胶，聚四氟乙烯
|
|
|
* Amiad 可提供一系列特殊材质与涂层的特种机型供特殊用户选择，详情请与制造商联系。
|
|
|
|
|
标准过滤等级:
|
|
编织型滤网: 500, 300, 200, 130, 100, 80, 50, 25, 10 micron
|
|
|
|
|

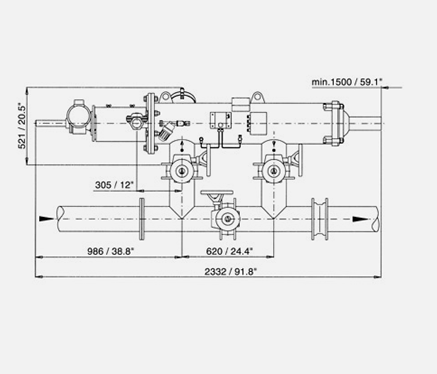

安装示意图

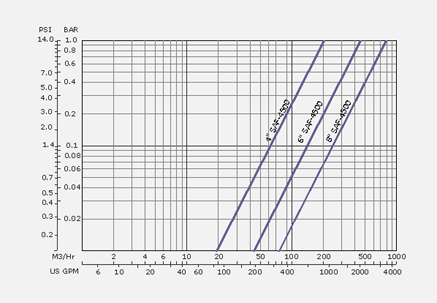

压损表
